浮子流量計

浮子流量計，又稱轉子流量計，通過量測設在直流管道內的轉動部件的 （位置 )來推算流量的裝置。是變面積式流量計的一種。在一根由下向上擴大的垂直錐管中 , 圓形橫截面的浮子的重力是由液體動力承受的 , 浮子可以在錐管內自由地上升和下降。

在流速和浮力作用下上下運動，與浮子重量平衡后，通過磁耦合傳到與刻度盤指示流量。一般分為玻璃和金屬轉子流量計。金屬轉子流量計是工業上*常用的，對于小管徑腐蝕性介質通常用玻璃材質，由于玻璃材質的本身易碎性，關鍵的控制點也有用全鈦材等貴重金屬為材質的轉子流量計。

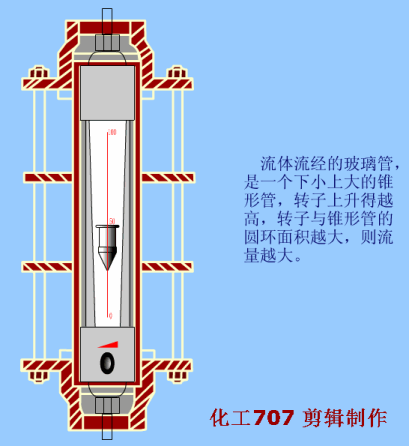

浮子流量計原理圖



浮子流量計優缺點

轉子流量計是工業上和實驗室*常用的一種流量計。它具有結構簡單、直觀、壓力損失小、維修方便等特點。轉子流量計適用于測量通過管道直 徑D<150mm的小流量，也可以測量腐蝕性介質的流量。使用時流量計必須安裝在垂直走向的管段上，流體介質自下而上地通過轉子流量計。其壓損小、量程比大(10:1)，安裝維護方便，可廣泛用于復雜,惡劣環境及各種介質條件的流量測量與過程控制中。



靶式流量計

靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段，SBL系列智能靶式流量計是在原有應變片式（電容式）靶式流量計測量原理的基礎上 ，采用了*新型力感應式傳感器作為測量和敏感傳遞元件，同時利用了現代數字智能處理技術而研制的一種新式流量計量?jī)x表。

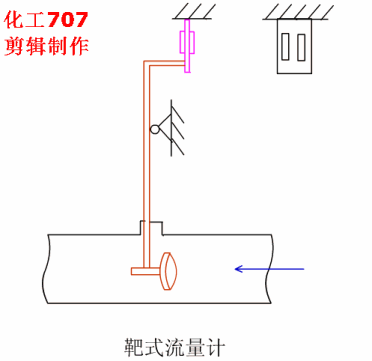

靶式流量計原理圖



靶式流量計特點

（1）整臺儀表結構堅固無可動部件，插入式結構,拆卸方便；

（2）可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；

（3）整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa 高壓；

（4）儀表內設自檢程序，故障現象一目了然；

（5）傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；

（6）可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；

（7）具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；

（8）計量準確，精度可達到0.2%；

（9）重復性好，一般為0.05%～0.08%，測量快速；

（10）壓力損失小，僅為標準孔板的1/2△P 左右；

（11）抗干擾，抗雜質能力特強；

（12）可根據實際需要更換阻流件（靶片）而改變量程；

（13）低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；

（14）安裝簡單方便，*易維護，多種輸出形式，能遠傳各種參數。
