插入式渦街流量計安裝要求

渦街流量計的應用范圍廣泛，性能可靠，性價比也很高，一般大管徑的渦街流量計都采用的是插入式的安裝，下面凱銘儀表的技術小編就插入式渦街流量計的安裝方法分享如下：

1、在安裝插入式渦街流量計傳感器的位置上，用氣割方法開一個孔徑為Φ107的圓孔，并使其軸線與管道軸線正交90℃，以保證法蘭短管準確焊接。

2、在圓孔處焊接上相應直徑的法蘭短管。焊接后要保證法蘭短管的中心軸線與管道中心軸線正交。

3、將檢測頭插入管道，深度為管徑的0.5倍。測量介質的性質，插入式渦街流量計上的法蘭盤與法蘭短管的法蘭盤之間，必須加裝相應的密封墊，然后將法蘭堅固好。

4、手柄旋轉絲杠，調整檢測頭與流向一致。

二、安裝方向：

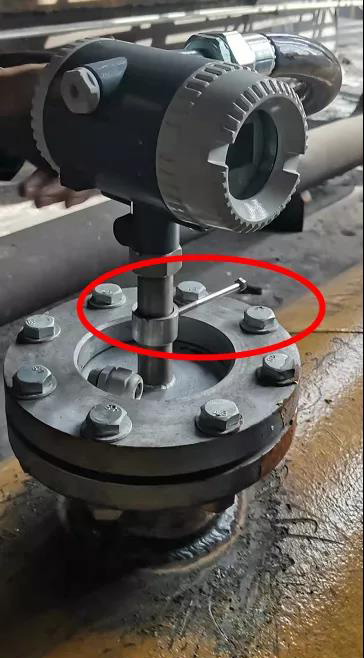

1、導向桿：

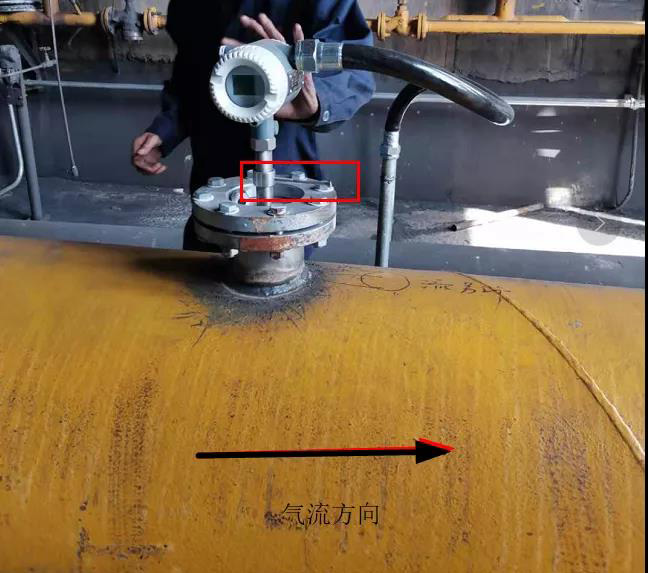

2、導向桿所在側為氣流流出方向

將表插入管道，表上面也有法蘭，有定位方向（表頭下面那個鐵棒是定位方向?yàn)槌鰵夥较颍?/div>
