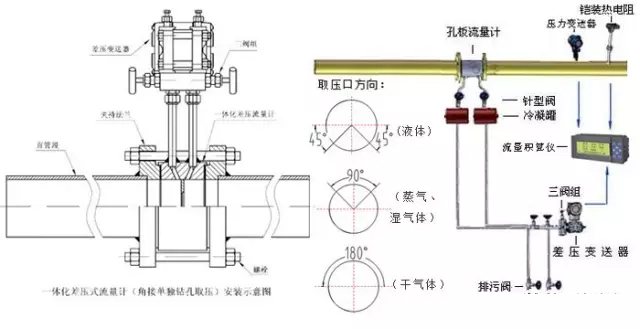

以下為高溫高壓蒸汽流量計安裝示意圖。

孔板安裝在垂直主管道上時，取壓口位置，可在取壓裝置的平面上任意選擇?？装灏惭b在水平或傾斜的主管道內，導壓管按被測介質的性質而選擇耐壓、耐腐蝕的材料制造，其內徑不得小于6毫米，長度好在16米之內。

對于新設管路系統，必須先經掃線后再安裝標準孔板流量計，以防管內雜物堵塞或損傷標準孔板。標準孔板的中心線應當與管道中心線同軸。

注意孔板安裝方向“+”號應該向著流束，同心度誤差不得超過0.015（1/β -1）的數值。



孔板在管道中安裝時應保證其端面與管道軸線垂直、垂直度誤差不得超過±1°。夾緊孔板用的密封墊片（包括環室與法蘭、環室與孔板間），在夾緊后，不得突入管道內壁。



正確的高溫高壓蒸汽流量計安裝時應配有一段測量管,至少保持前10DN、后5DN的等徑直管段，以提高測量精度在孔板流量計前后若需安裝閥門*好選閘閥且在運行中全開；調節閥則應在下游5DN之后的管路。



引壓管路的內徑與管路長度和介質臟污程度有關，通常在45米以內用內徑為8-12mm的管子。測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離（垂線方向），這對差壓變送器的零點有影響，應通過“零點遷移”來進行校準。



孔板安裝處必須嚴密，不允許有泄漏現象存在。因此，安裝工作必須在管道試壓前進行。導壓管應垂直或傾斜敷設，其傾度不得小于1:12。粘度較高的流體，其傾斜度還應增大。當差壓訊號傳送距離大于3米時，導壓管應分段傾斜，并在各高點和低點分別裝設集氣器和沉降器。



引壓管路應有牢固的支架托承，兩根取壓管路應盡可能互相靠近并遠離熱源或震動源，測量水蒸汽流量時，應用保溫材料一同包扎，必須時（如氣溫0℃以下）加伴熱管防止結冰。在測量臟污流量時，應附設隔離器或沉降器。引壓管路內必須始終保持單相流體狀態。被測流體是氣體時，引壓管路（包括差壓計的壓力腔）內全部是氣相；被測流體是液體時，引壓管路內全部是液相，絕對不能有氣泡。為此應在引壓管路的*低點裝排水閥或在*高點裝排氣閥。

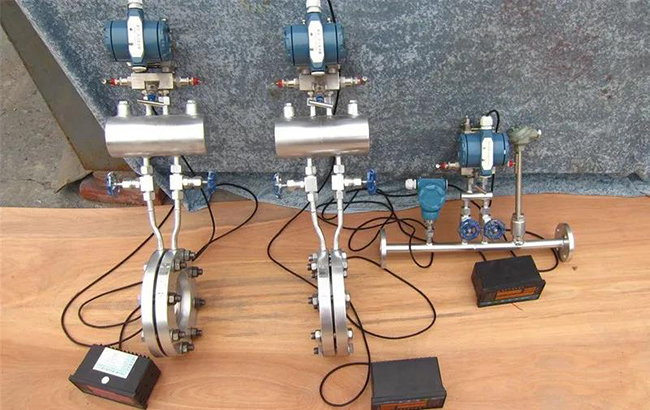

詳細安裝示意圖：
