插入式氣體流量計安裝規范

插入式氣體流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量，插入式氣體流量計特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。如何正確安裝插入式氣體流量計呢？

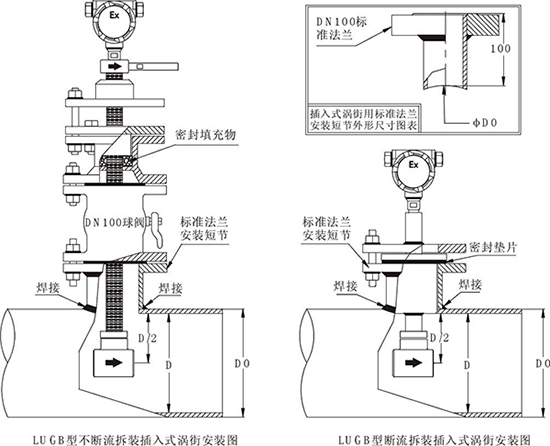

1、插入式氣體流量計在安裝傳感器的位置上，用氣割方法開一個孔徑為Φ107的圓孔，并使其軸線與管道軸線正交90℃，以保證法蘭短管準確焊接。

2、在圓孔處焊接上相應直徑的法蘭短管。焊接后要保證法蘭短管的中心軸線與管道中心軸線正交。

3、將檢測頭插入管道，深度為管徑的0.5倍。測量介質的性質，流量計上的法蘭盤與法蘭短管的法蘭盤之間，必須加裝相應的密封墊，然后將法蘭堅固好。

4、手柄旋轉絲杠，調整檢測頭與流向一致。

5、壓緊填料壓蓋鎖緊絲杠。
